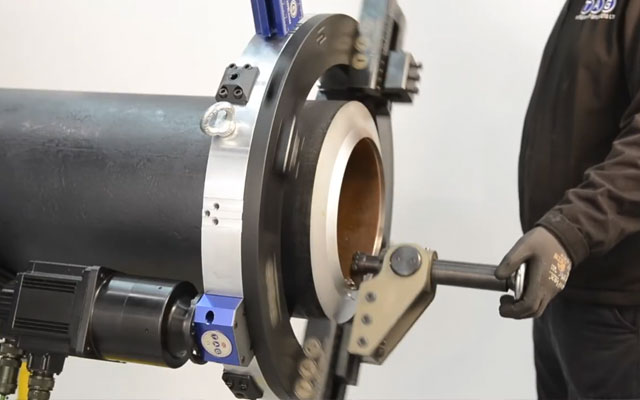

Die TAG Split Frame Clamshell Cold Cutting and bevelling Machine ist eine vielseitige, tragbare Drehmaschine zum präzisen Trennen, Anfasen, Planen und Ansenken von Rohren mit einem Außendurchmesser von 1″ bis 48″. Diese Rohrschneidmaschine, die für eine Vielzahl von Materialien, einschließlich Stahl und exotischen Legierungen, gebaut wurde, verfügt über ein leichtes Aluminiumgehäuse mit einem langlebigen Stahl-Innenzahnkranz, der für eine verbesserte Stabilität auf massiven Lagern montiert ist. Breite, gehärtete Spannfüße mit leicht ablesbaren Messmarkierungen ermöglichen ein schnelles und wiederholbares Einrichten, selbst bei unrunden Rohren. Mit pneumatischem, elektrischem, hydraulischem und servoelektrischem Antrieb passt sich die Maschine nahtlos an unterschiedliche Arbeitsanforderungen an. Einstellbare Lager, zugängliche Wartungspunkte und anpassbare TAG-Getriebeschlitten machen diese Rohrtrenn- und Rohrabschrägungsmaschine zu einer flexiblen, effizienten Lösung für den Einsatz vor Ort oder in der Werkstatt in allen Branchen.
Split Frame 1" bis 48" Zweischalenmaschine
BEREICH: 1" - 48" o/d / 25,4 - 1.220 mm o/d
Mobile Navigation
| Beschreibung | TSFC3 | TSFC6 | TSFC8 | TSFC12 | TSFC16 | TSFC18 | TSFC20 | TSFC24 | TSFC30 | TSFC36 | TSFC42 | TSFC48 |
| Verriegelungsbereich (Zoll) | 1 - 3″ | 1 - 6″ | 2 - 8″ | 6 - 12″ | 10 - 16″ | 12 - 18″ | 14 - 20″ | 18 - 24″ | 24 - 30″ | 30 - 36″ | 36 - 42″ | 42 - 48″ |
| Verriegelungsbereich (MM) | 33,4 - 88,9 mm | 33,4 - 168,3 mm | 60,3 - 219,1 mm | 168,3 - 323,9 mm | 273,0 - 406,4 mm | 323,9 - 457,0 mm | 355,6 - 508,0 mm | 457,0 - 610,0 mm | 609,6 - 762 mm | 762 -914,4 mm | 914,4 - 1.066,8 mm | 1.066,8 - 1.219,2 mm |
| Nur Ring Gewicht | 12 kg | 23 kg | 32 kg | 46 kg | 53 kg | 58 kg | 62 kg | 76 kg | 183 kg | 204 kg | 242 kg | 323 kg |
| Werkzeugkasten Schlaganfall | 30 mm / 1,18″ | 60 mm / 2,36″ | 60 mm / 2,36″ | 90 mm / 3,54″ | 90 mm / 3,54″ | 90 mm / 3,54″ | 90 mm / 3,54″ | 90 mm / 3,54″ | 90 mm / 3,54″ | 90 mm / 3,54″ | 90 mm / 3,54″ | 90 mm / 3,54″ |
| Positionen der Motorhalterung | 1 Menge | 1 Menge | 1 Menge | 1 Menge | 2 Stück | 2 Stück | 2 Stück | 2 Stück | 2 Stück | 2 Stück | 4 Stück | 4 Stück |
| Striker-Montagepositionen | 1 Menge | 1 Menge | 1 Menge | 2 Stück | 3 Stück | 3 Stück | 3 Stück | 3 Stück | 3 Stück | 4 Stück | 4 Stück | 5 Stück |
| Größe des Lagers | S | S | S | S | S | S | S | S | L | L | L | L |
| Spline Drive Größe | 16 mm / 0,63″. | 16 mm / 0,63″. | 16 mm / 0,63″. | 16 mm / 0,63″. | 16 mm / 0,63″. | 16 mm / 0,63″. | 16 mm / 0,63″. | 16 mm / 0,63″. | 25 mm / 0,98″. | 25 mm / 0,98″. | 25 mm / 0,98″. | 25 mm / 0,98″. |
| Pneumatische Leerlaufdrehzahl | 5 - 44 U/min | 5 - 36 U/min | 5 - 28 U/min | 5 - 21 U/min | 5 - 18 Umdrehungen pro Minute | 5 - 17 Umdrehungen pro Minute | 5 - 16 Umdrehungen pro Minute | 5 - 15 Umdrehungen pro Minute | 1 - 8 Umdrehungen pro Minute | 1 - 8 Umdrehungen pro Minute | 1 - 7 Umdrehungen pro Minute | 1 - 6 Umdrehungen pro Minute |
| Elektrische Leerlaufdrehzahl | 5 - 40 U/min | 5 - 20 Umdrehungen pro Minute | 5 - 16 Umdrehungen pro Minute | 5 - 12 Umdrehungen pro Minute | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. |
| Servoelektrische Leerlaufdrehzahl | k.A. | 1 - 45 U/min | 1 - 36 U/min | 1 - 27 Umdrehungen pro Minute | 1 - 23 Umdrehungen pro Minute | 1 - 21 Umdrehungen pro Minute | 1 - 19 Umdrehungen pro Minute | 1 - 18 Umdrehungen pro Minute | 1 - 9 Umdrehungen pro Minute | 1 - 9 Umdrehungen pro Minute | 1 - 8 Umdrehungen pro Minute | 1 - 7 Umdrehungen pro Minute |
| Hydraulische Leerlaufdrehzahl | k.A. | 5 - 30 Umdrehungen pro Minute | 5 - 28 U/min | 5 - 25 U/min | 5 - 20 Umdrehungen pro Minute | 5 - 19 Umdrehungen pro Minute | 5 - 17 Umdrehungen pro Minute | 5 - 16 Umdrehungen pro Minute | 1 - 8 Umdrehungen pro Minute | 1 - 8 Umdrehungen pro Minute | 1 - 8 Umdrehungen pro Minute | 1 - 8 Umdrehungen pro Minute |
| Pneumatische Motorleistung | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 3,5 PS | 3,5 PS | 3,5 PS | 3,5 PS |
| Doppelt pneumatisch Motor(en) Leistung | k.A. | k.A. | k.A. | k.A. | 3,7 PS | 3,7 PS | 3,7 PS | 3,7 PS | 7 PS | 7 PS | 7 PS | 7 PS |
| Elektrische Motorleistung | 1900 Watt | 1900 Watt | 1900 Watt | 1900 Watt | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. |
| Einzelner Servo-Elektromotor Leistung | k.A. | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw |
| Doppel-Servo-Elektromotor(en) Leistung | k.A. | k.A. | k.A. | k.A. | 3 Kw | 3 Kw | 3 Kw | 3 Kw | 3 Kw | 3 Kw | 3 Kw | 3 Kw |
| Hydraulische Motorleistung | k.A. | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS |
| Elektrisch / Servo Elektrisch Spannung | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt | 110 / 220 Volt |
| Elektrisch / Servo Elektrisch Frequenz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz |
| Luft Arbeitsdruck | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar | 90 psi / 6,5 bar |
| Luftschlauch Anschluss | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 3/4″ | 3/4″ | 3/4″ | 3/4″ |
| Luft verbrauchender Fluss (doppelt x2) | 50 cfm / 1400 LPM | 50 cfm / 1400 LPM | 50 cfm / 1400 LPM | 50 cfm / 1400 LPM | 50 cfm / 1400 LPM | 50 cfm / 1400 LPM | 50 cfm / 1400 LPM | 50 cfm / 1400 LPM | 90 cfm / 2500 LPM | 90 cfm / 2500 LPM | 90 cfm / 2500 LPM | 90 cfm / 2500 LPM |
| Vorschubgeschwindigkeit pro Umdrehung | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. | 0,2 mm / 0,008″. |
| Verschlusssystem | Modular | Modular | Modular | Modular | Modular | Modular | Modular | Modular | Teleskopisch | Teleskopisch | Teleskopisch | Teleskopisch |

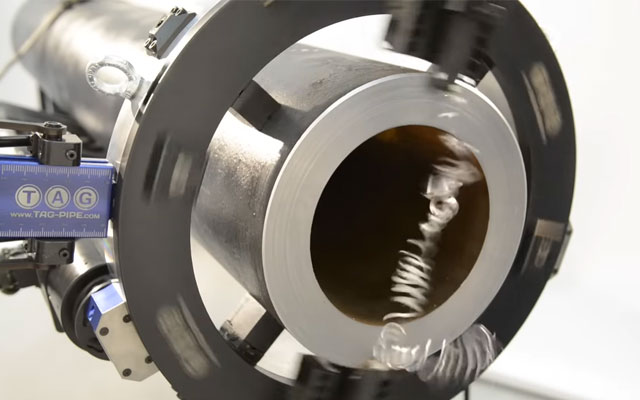

Die TAG Split Frame Clamshell Cold Cutting and Bevelling Machines, die für Rohrdurchmesser von 1″ bis 48″ ausgelegt sind (größere, kundenspezifische Größen sind auf Anfrage erhältlich), sind fortschrittliche tragbare Drehmaschinen, die für Vielseitigkeit und Langlebigkeit in anspruchsvollen industriellen Umgebungen gebaut wurden. Diese Rohrschneidmaschinen sind ideal für eine Vielzahl von Schneid-, Abkant- und Bearbeitungsaufgaben an Rohren und Behältern verschiedener Größen. Mit einem leichten Aluminiumgehäuse und einem robusten Innenzahnkranz aus Stahl bieten die TAG Clamshells einen reibungslosen Betrieb, selbst bei unrunden Rohren. Die gehärteten Spannfüße mit leicht ablesbaren Messmarkierungen ermöglichen ein schnelles und genaues Einrichten. Das modulare System unterstützt verschiedene Antriebsoptionen und gewährleistet so die Anpassungsfähigkeit für schwere Arbeiten vor Ort in unterschiedlichen Branchen.
Merkmale und Vorteile
- Auswahl an Modellen: Geeignet für Rohrdurchmesser von 1″ (25,4 mm) bis 48″ (1.220 mm) o/d, geeignet für unterschiedliche industrielle Anforderungen.
- Mehrere Energieoptionen: Erhältlich mit Pneumatik-, Hydraulik-, Standard-Elektromotoren (110 V oder 220 V) und NC-Servo-Elektromotoren, was die Vielseitigkeit der Anwendungen erhöht.
- Einstellbare Hochleistungslager: Ausgestattet mit dem fortschrittlichen Nockenrollenlagersystem von TAG, das eine Feineinstellung für optimierte Leistung und gleichmäßige Rotation ermöglicht.
- Schnelles, genaues Einrichten: Verstellbare Klemmfüße mit bündigem Sechskantkopf und klaren Messmarkierungen ermöglichen ein schnelles, präzises Einrichten und Einstellen.
- Verbessertes Vorschubsystem: Das TAG-Schnecken- und Kronenvorschubsystem sorgt für eine gleichmäßige Druckverteilung, wodurch Vibrationen und Werkzeugverschleiß während des Betriebs minimiert werden.
- Anpassbare Werkzeugbestückung: Verschiedene Rohrschneidewerkzeuge und modulare Verriegelungsoptionen ermöglichen die Anpassung der Maschine an spezifische Aufgaben, einschließlich Anfasen und Senkungen.
- Teleskopbacken: Außen angebrachte Teleskopbacken mit vergrößertem Spannfuß (55 x 115 mm) erhöhen die Stabilität und Präzision.
Einfache Motorbefestigung: Das Motorbefestigungssystem mit zwei Bolzen ermöglicht eine schnelle und sichere Motorbefestigung. - Geschützte Aufbewahrung: Im Lieferumfang ist ein kundenspezifischer Metallkoffer (bis TSFC24) mit Schaumstoffeinlagen für sicheren Transport und Lagerung enthalten.
Die aus hochwertigem Aluminium und behandeltem Stahl gefertigte TAG Split Frame Clamshell ist für das Schneiden von Rohren, das Abfasen, das J-Prepping und die Bearbeitung von Rohren in industriellen Umgebungen vor Ort unverzichtbar und macht sie zu einer äußerst anpassungsfähigen und zuverlässigen Rohrabkantmaschine.
BROSCHÜRE
BETRIEBSANLEITUNG
TAG SPLIT FRAME CLAMSHELL COLD CUTTING AND BEVELLING MACHINES 1" to 120" (NEW 2021 VERSION)

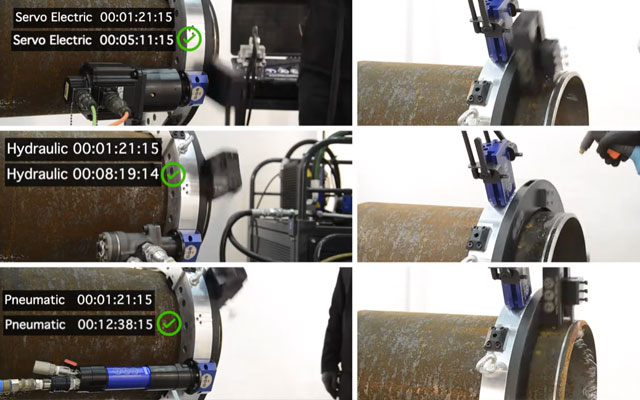

TAG SPLIT FRAME CLAMSHELL KALTSCHNEIDE- UND ABKANTMASCHINEN (VERGLEICH DER LEISTUNGEN SPEEDRAMP)
